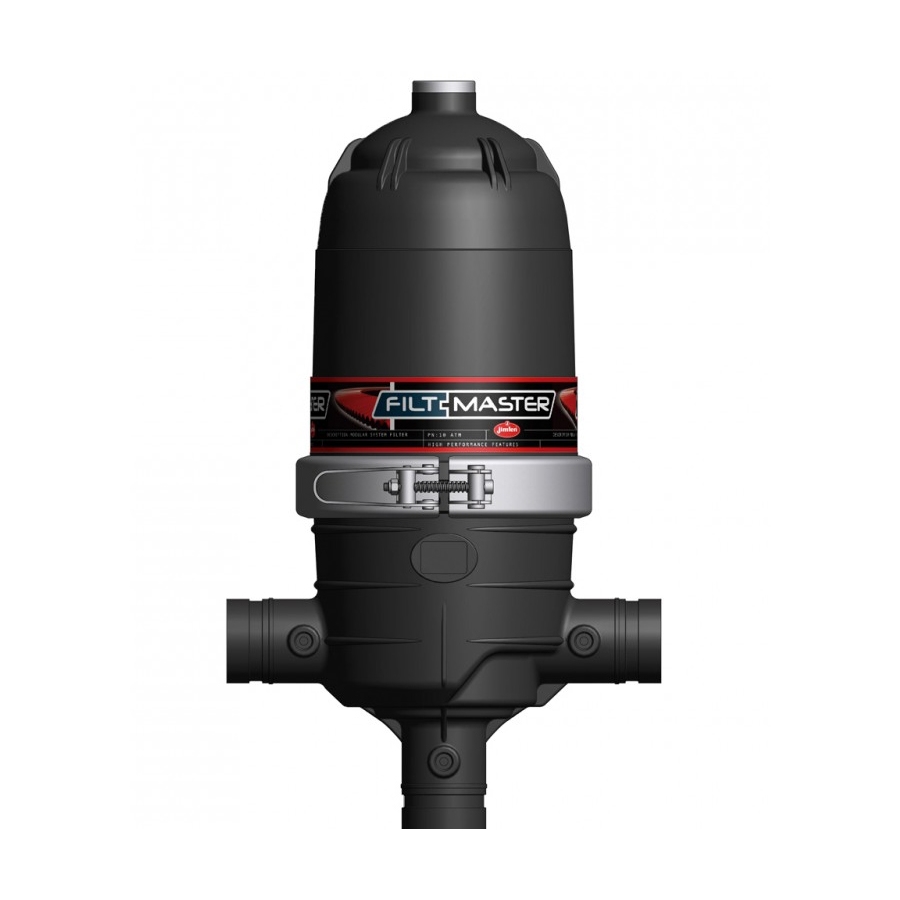

Дисковый фильтр Jimten DF-2 Standard 2", 50 мкм

Предназначен для очистки воды, а так же других жидкостей от механических примесей (песок, ил и т.д.).

1. Замок фланца AISI 304 стальной фланец из нержавеющей стали, легко открыть для чистки фильтра.
2. Манометрия точек взлета. Три ¼ дюймовые манометрические взлетные точки. Одна на входе плюс две на выходе фильтра. Данные точки используется для контроля уровня загрязненности фильтра.
3. Усиленный выход. Металлический усиленный 1-дюймовый выход для использования либо с дренажным клапаном, либо с воздушным клапаном.
4. Корпус соединенный с усиленным полиамидом, рабочее номинальное давление: 10 бар.
5. Соединения NPT и BSP резьбой / VICTAULIC 2 дюйма.

Дисковые фильтрующие элементы: Полипропиленовые диски предназначены для обычного потока фильтрации вдоль двусторонних рифленых дисков.
Полипропиленовая рама, регулируемая давлением. Расширяемый штекер для ручной очистки фильтрующего элемента.

Технические характеристики:

Тонкость фильтрации, мкм:  25, 50, 100, 200 (уточняйте наличие)

Пропускная способность, наибольшая куб.м/час: до 17

Присоединительный размер (наружная резьба): 2”

Наибольшее давление: 10 атм.

Температура воды: не более 60 С

Корпус: армированный стекловолокном полиамид

Фильтрующие диски: полипропилен

Хомут: нержавеющая сталь

Кожух и корпус уплотняются прокладкой, которая затягивается хомутом из нержавеющей стали. Эта конструкция позволяет легко снимать и надевать кожух и обеспечивает герметичность фильтра.

Верху фильтра имеется резьбовое отверстие для подключения воздухоспускного клапана и других целей.

Принцип действия:

Фильтрующим элементом является пакет дисков из полимерных материалов. На поверхности каждого диска, с двух сторон, выполнены канавки определённой глубины и ширины. Когда диски в пакете лежат свободно, канавки соседних дисков образуют желобки исходного (наибольшего) поперечного сечения. При сжатии пакета дисков эти желобки меняют форму, их поперечные сечения уменьшаются. В итоге, образуется сложная объёмная тонкосетчатая структура, задерживающая твёрдые частицы. Твёрдые частицы размером 50 мкм и более задерживаются плотно сжатыми дисками, а внутрь дисков поступает отфильтрованная вода.

Промывка фильтра:

Для промывки фильтра пакет дисков снимается, канавки возвращаются к исходному состоянию, освобождая задержанные частицы, которые легко смываются.

Вверху корпуса имеется резьбовое соединение для подключения воздухоспускного клапана и других целей.
