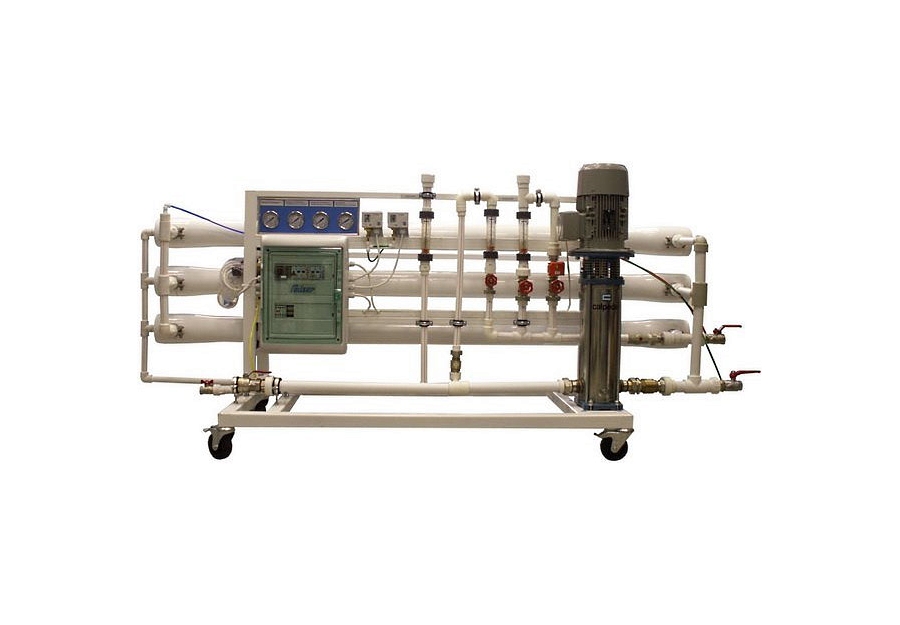

Atgriezeniskās osmozes filtra sistēmas

Geizer RO12 – 4040 tehniskie dati:

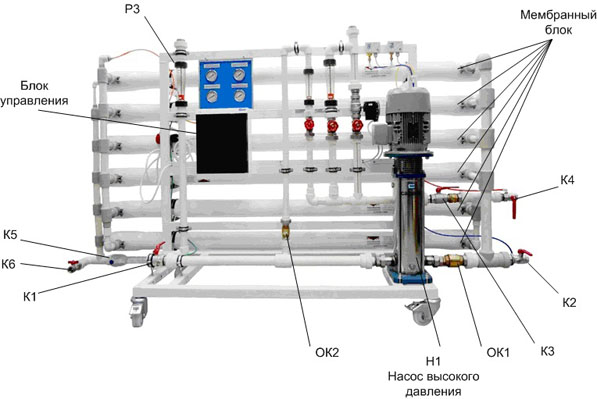

Filtra sistēmā ir seši plastmasas korpusi ME1-ME6, kuros katrā ir divas atgriezeniskās osmozes membrānas, kuras atdala no ūdens sāls piemaisījumus.
Liela spiediena sūknis H1, paredzēts, lai palielinātu ūdens spiedienu pirms tas nokļūst membrānās.
Ar krānu K1 pārtrauc ūdens plūsmu filtra sistēmā. Krāns K2 un K6, paredzēts mazgājamā līdzekļa palaišanai filtra sistēmā, lai tīrītu membrānas. Lai normāli filtra sistēma strādātu, šiem diviem krāniem  jābūt aizgrieztiem!
Ar krānu K5 noslēdz maģistrāli filtra ķīmiskās tīrīšanas laikā, lai novērstu mazgājamā līdzekļa iekļūšanu attīrītajā ūdenī. Filtra sistēmas darba laikā šim krānam jābūt atgrieztam!
Ar krānu K3 noslēdz maģistrāli filtra ķīmiskās tīrīšanas laikā, lai novērstu mazgājamā līdzekļa iekļūšanu maģistrālē. Filtra sistēmas darba laikā šim krānam jābūt atgrieztam!
Vārsts OK1 kalpo, lai novērstu atpakaļejošu ūdens plūsmu pirms tas nokļūst membrānās.
Atgriezeniskais vārsts OK1 kalpo, lai nodrošinātu ūdens plūsmu atpakaļejošā līnijā – no ventiļa B1 un rotametra P1 uz sūkni.

Manometri
Manometrs M1 kalpo, lai izmērītu ienākošā ūdens spiedienu. Mērīšanas diapazons – līdz 7 atmosfērām.
Darba laikā filtra sistēmā uzkrātajam ūdenim manometra spiediena rādītājs ir vienāds ar nulli.
Manometrs M2 kontrolē ienākošā ūdens spiedienu pirmajā membrānu blokā, kas sastāv no membrānu elementiem ME1 – ME4. Manometrs M3 kontrolē ienākošo ūdens spiedienu otrajā membrānu blokā, kas sastāv no membrānu elementiem ME5 – ME6. Manometrs M4 kontrolē no filtra sistēmas izejošo ūdens spiedienu.

Rotometrs un ventīļi:
Rotometrs P1 kontrolē cirkulējošo ūdens spiedienu. Rotametrs P2 kontrolē koncentrāta plūsmu. Rotametrs P3 kontrolē ūdens filtrātu veiktspēju.
Ventīlis B1 regulē darba spiedienu un ūdens patēriņu recirkulācijā. Ventīlis B2 regulē darba spiedienu un ūdens patēriņu magistrālē, kurš paredzēts filtra sistēmas mazgāšanai . Ventīlis B3 regulē darba spiedienu un ūdens izlietojumu hidraulikas tīrīšanas laikā. Tīrīšanai rekomendējamais spiediens: 5 – 6 atm.(pēc manometra M2).
Krāns ar servopievadu KC1 kalpo periodiskai hidraulikas tīrīšanai.

Releja spiediens:
Releja spiediens RD1 UN RD2 paredzēts lai kontrolētu sūkņa radīto spiedienu. Atslēgšanas spiediens relejam PD1 ir 1,5 atm. un  relejam PD2 ir 14 atm.

Filtra komplektācijā:
Filtra sistēma “Geizer RO12-4040” – 1gab.
Atgriezeniskās osmozes membrāna 4040 – 12 gab.
Filtra lietošanas un montāžas pamācība
Iepakojums

Ienākošā ūdens kvalitātei jāatbilst valstī noteiktai maksimāli pieļaujamai normai, ja pārsniedz normu, membrānu lietošanas laiks samazinās. Laicīga membrānu attīrīšana pagarinās to lietošanas laiku.
Filtra sistēmas cena: no 7400 līdz 38000 Euro. Precīzākas ziņas var dot sazinoties ar mūsu speciālistiem.


No maģistrāles ienākošā ūdens temperatūra līdz: +5 C līdz 40 C
Vidējais ūdens filtrēšanas ātrums(pie temperatūras +25C): - 3*m3 / h
Izejošā ūdens patēriņš filtrēšanas laikā – ne vairāk kā 5 m3 / h (atkarībā no ienākošā ūdens kvalitātes)
Izfiltrētā ūdens daudzums: 50 – 60%
Drenāžā izlietotais koncentrāta daudzums – ne mazāk kā 2 m3 / h
Filtra izmēri: augstums – 1510 mm, tilpums – 750 mm, platums – 2800 mm
Membrānas elementi – ULP21 – 4040
Membrānu daudzums: 12 gab.
